A Eurosense conta com a Vexcel Imaging e a DAT/EM+RhinoTerrain para gerar modelos de cidade LOD 2 herméticos e texturizados
Graz, Áustria • 15 de Março de 2023: A Eurosense alcançou excelentes resultados na criação de modelos de edifícios de alta qualidade dos bairros antigos de Graz, na Áustria, em nível de detalhe (LOD) 1 e 2, usando imagens de câmaras aéreas de grande formato UltraCam de última geração e o software de processamento fotogramétrico UltraMap (desenvolvido pela Vexcel Imaging), juntamente com as soluções de software RhinoTerrain e DAT/EM. Os produtos Vexcel e DAT/EM+RhinoTerrain provaram ser uma combinação perfeita para a Eurosense, pois complementam-se perfeitamente. Na verdade, a Eurosense tem usado imagens Vexcel com RhinoTerrain por vários anos para produzir modelos de cidades em 3D, e o fluxo de trabalho tornou-se uma ferramenta de produção habitual e confiável dentro da empresa. Como explicam os engenheiros da Eurosense, “Descobrimos que a combinação e compatibilidade destas tecnologias de ponta é para nós uma fórmula vencedora“.

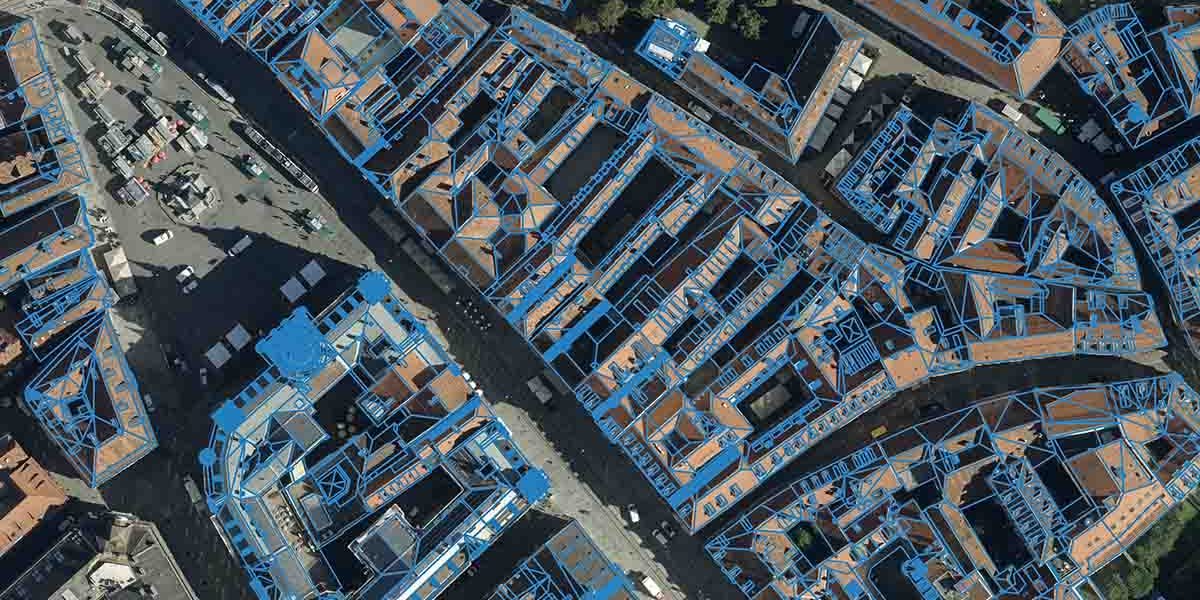

O alcance específico do projecto incluía imagens da cidade de origem da Vexcel Imaging, Graz, na Áustria, capturadas com uma UltraCam Osprey 4.1 com 80% de sobreposição longitudinal e 60% lateral e um tamanho de pixel de 5 cm. O pós-processamento das imagens e a triangulação aérea das imagens nadir e oblíquas foram realizados no UltraMap. Os TIFFs resultantes e as orientações externas foram importados para o RhinoCapture para digitalização vectorial num ambiente estereoscópico 3D fornecido pelo DAT/EM Summit Evolution. A partir disso, RhinoCity produziu automaticamente modelos de edifícios LOD 2 combinando informações geométricas e semânticas. Na etapa final, o modelo 3D foi texturizado automaticamente com as imagens nadir e oblíquas. O mapeamento e os resultados são produzidos de acordo com os padrões CityGML.
A combinação de ambas as soluções revelou-se muito valiosa, tanto em termos do fluxo de trabalho como da qualidade do produto final. As soluções de software Vexcel e RhinoTerrain+DAT/EM fornecem uma excelente integração de interface e suportam várias opções de exportação em formatos de arquivo padrão. As soluções RhinoTerrain oferecem uma ampla gama de formatos de dados (GIS, LiDAR, formatos 3D, etc.), permitindo que o processo seja feito quase inteiramente dentro do Rhino, reduzindo a necessidade de transferência de dados. Como atesta a Eurosense, “a qualidade das imagens da UltraCam e os resultados da triangulação aérea permitiram-nos mapear todos os detalhes dos telhados com grande precisão”.
A área do projecto representava um desafio particular. Os bairros antigos de Graz caracterizam-se por um traçado orgânico e aleatório com ruas sinuosas, blocos de forma irregular e várias estructuras de telhado sem ângulos rectos de 90 graus. O desafio era encontrar um equilíbrio entre nivelamento e precisão XYZ. Isso foi conseguido graças à alta qualidade das imagens fornecidas e à extensa biblioteca de modelos, juntamente com as ferramentas de modelação e edição 3D do RhinoCapture, que minimizam o número de vértices a serem mapeados. “A planaridade dos telhados é perfeita e garante que o produto final possa ser utilizado de forma optimizada para outras aplicações como propagação de ruído, estudos de obstáculos, etc.”, afirma a Eurosense.
A Eurosense encontrou desafios adicionais ao lidar com as numerosas ruas estreitas na cidade antiga de Graz. Isso criava obstruções, como árvores e prédios adjacentes, que muitas vezes obscureciam as fachadas. Embora a textura no RhinoCity seja automatizada, os utilizadores têm a opção de escolher imagens alternativas de diferentes ângulos em caso de oclusões. Desde que as imagens aéreas correspondentes sejam de alta qualidade e tenham sido tiradas com grande sobreposição. “A presença de imagens oblíquas de boa qualidade possibilita não só a criação de telhados complexos, mas também uma geometria excelente e, se necessário, detalhes de fachada como janelas e portas.”
“Não houve surpresas desagradáveis”, resume a Eurosense sobre o projecto. “A integração de ambas as soluções permite-nos produzir modelos LOD 2 herméticos com a melhor qualidade e a mais alta eficiência.“




Sobre a Eurosense
A Eurosense é uma das principais empresas de levantamento aéreo e dados geográficos da Europa, com sede na Bélgica. O grupo foi criado em 1964 e tem escritórios na Bélgica, Países Baixos, Alemanha, França, Hungria, Eslováquia, Polónia, Bulgária e Roménia. As especialidades da Eurosense incluem: imagens aéreas de alta-definição (até 2cm GSD), ortofotos verdadeiros, LiDAR aéreo, modelação 3D, termografia aérea, inventário e análise da saúde de árvores, consultoria SIG e outras consultorias relacionadas com dados georreferenciados. Os clientes são públicos e privados (arquitectura, construção, engenharia, telecomunicações, serviços públicos e indústrias solares).
Sobre o RhinoTerrain
A RhinoTerrain desenvolve um conjunto de software dedicado à geomodelação 3D para responder às necessidades de diversas áreas de aplicação: SIG, engenharia civil, engenharia 3D, fotogrametria e cálculos solares. Dentro da sua gama de soluções, o RhinoCapture™ oferece um conjunto avançado e eficiente de funcionalidades para capturar dados 3D, mesmo em ambientes urbanos complexos. Os seus recursos e ambiente de trabalho estereoscópico garantem uma experiência de utilizador aprimorada para uma máxima produtividade. O RhinoCity™, com seu modelador de construção 3D exclusivo e amplos recursos de texturização automática, é a ferramenta ideal para produzir dados 3D texturizados de alta qualidade que podem ser usados directamente no formato CityGML. Milhões de edifícios 3D foram criados em todo o mundo usando esta poderosa combinação.
Sobre a DAT/EM
A DAT/EM Systems International é uma empresa sediada no Alasca que desenvolve software fotogramétrico desde 1987. Como desenvolvedora líder de produtos e serviços de hardware e software fotogramétricos, a DAT/EM é especializada em software para aquisição de informação geoespacial 3D a través da sua estação digital de restituição fotogramétrica Summit Evolution e do seu produto de visualização e edição de nuvens de pontos estéreo 3D, LandScape.
Sobre as imagens da Vexcel
A Vexcel Imaging, líder mundial em imagens aéreas, desenvolve as câmaras aéreas de grande formato UltraCam e o software fotogramétrico UltraMap, software de ponta com abordagens inovadoras, que enfatiza a actualização contínua de produtos e suporte de nível mundial. A ampla gama de câmaras aéreas UltraCam abrange todas as aplicações de fotogrametria aérea: câmaras para aquisição de dados nadir, oblíquos e de territórios extensos. Os dados da UltraCam são processados usando o software de fotogrametria UltraMap, que fornece um fluxo de trabalho de processamento integral para produtos de dados de grande qualidade e altamente automatizados, incluindo nuvens de pontos, modelos digitais de superfície e terreno, ortofotos e TINs 3D.
